安裝前準備
插入式電磁流量計安裝時首先將檢測桿向外提至電極與安裝件下端齊平后測量并記錄尺寸L2。
安裝插入

- 插入式電磁流量計要求用戶管道應為水平設置，傳感器前至少有5DN、其后至少應有3DN的直管段。流量調節閥應位于傳感器下游3DN以外。管道應明顯振動，管道內壁應無明顯凹凸不平。
- 先在管道測量點處正上方開一個Ф60-62mm的孔，要求圓孔四周邊緣光潔，無毛刺和氣割瘤疤等。
- 將安裝件從傳感器上擰下來并可靠地焊接在上述開孔處，要求：

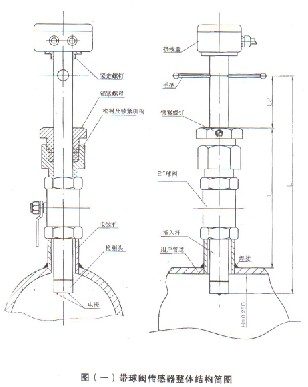

- 如圖（一），使安裝件下端與管道內面齊平。
- 保證不漏
- 松開傳感器的3個鎖緊螺釘將檢測桿及檢測頭整體抽出待后面安裝。（注意：用戶不得打開檢測頭與插入桿的連接）
- 在安裝件的上端螺紋處纏以麻絲鉛油或纏以四氟生膠帶后將球閥連同密封劑鎖緊機構擰緊在上面。
- 將檢測桿從上方慢慢地再插入進去，將鎖緊螺母稍稍加力擰緊，壓下插入桿測量L2與記錄L2尺寸相同，安裝就完成了。
|
