您現在的位置 > 首頁 > 壓力儀表 > 膜盒壓力表 |

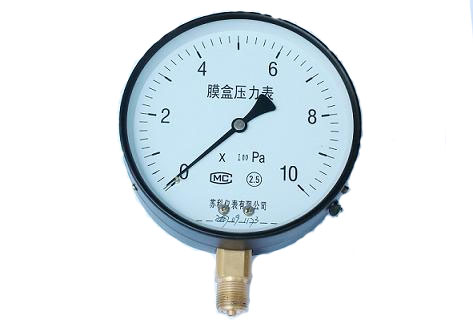

YE-100、150膜盒壓力表
|
YE系列膜盒壓力表采用膜盒作為測量微小壓力的敏感元件，膜盒壓力表適用于測量對銅合金不起腐蝕作用，無爆炸危險氣體的微壓和負壓，廣泛應用于鍋爐通風和氣體管道等設備上，膜盒壓力表可以就地安裝并現場指示。 |
型號 |
精度等級 |
測量范圍 pa |
結構特點 |
接頭螺紋 |
YE-100
YE-150 |
2.5 |
正壓 0~1000 1600 2500
4000 6000
10000 16000 25000
40000 60000
負壓 -1000~0 同正壓
正負壓
-500~500 -800~800
-1200~1200 -2000~2000
-3000~3000 -5000~5000
-8000~8000 12000~12000
-20000~20000
-30000~30000 |
徑向 |
M20×1.5 |
YE-100ZT
YE-150ZT
|
軸向帶前邊 |
M20×1.5 |
|
■ 結構原理
|
由測量系統(包括接頭，波紋膜盒等)，傳動機構(包括拔桿機構，齒輪傳動機構)，指示部件(包括指針與度盤)和外殼(包括表殼、襯圈和表玻璃)所組成。
膜盒壓力表的工作原理是基于波紋膜盒在被測介質的壓力作用下，其自由端產生相應的彈性變形，再經拔桿一齒輪傳動機構的傳動并予放大，由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。
|

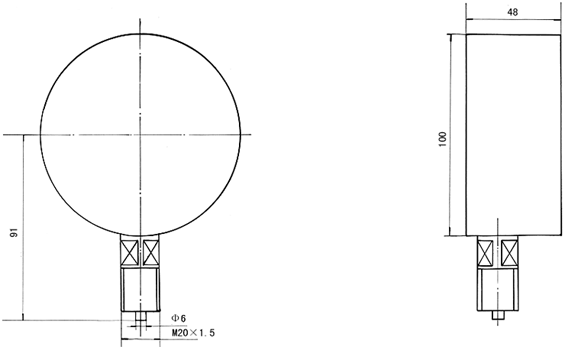

YE-100膜盒壓力表外形尺寸 |
 |

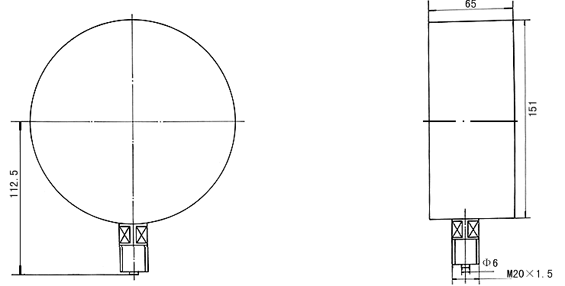

YE-150膜盒壓力表外形尺寸 |
 |
| |
|
|
